一、硬度簡介：

硬度表示材料抵抗硬物體壓入其表面的能力。它是金屬材料的重要性能指標(biāo)之一。一般硬度越高，耐磨性越好。常用的硬度指標(biāo)有布氏硬度、洛氏硬度和維氏硬度。

1. 布氏硬度(HBW)

對一定直徑的硬質(zhì)合金球(一般為10mm)施加試驗(yàn)力(一般29.42KN)壓入試樣表面，經(jīng)規(guī)定保持時(shí)間后，卸除試驗(yàn)力，測量試樣表面壓痕的直徑(見圖1)。負(fù)荷與其壓痕面積之比值，即為布氏硬度值(HBW)

2. 洛氏硬度(HR)

當(dāng)硬度過高或者試樣過小時(shí)，不能采用布氏硬度試驗(yàn)而改用洛氏硬度計(jì)測量。它是用一個(gè)頂角120°的金剛石圓錐壓頭或直徑為1.5875、3.175mm的硬質(zhì)合金球壓頭，在一定載荷下壓入被測材料表面，由壓痕的深度求出材料的硬度。根據(jù)試驗(yàn)材料硬度的不同，有多種標(biāo)尺表示，常用的有三種標(biāo)尺：

? HRA：是采用60kgf載荷和金剛石圓錐壓頭壓入求得的硬度，用于硬度極高的材料(如硬質(zhì)合金等)。

? HRB：是采用100kgf載荷和直徑1.5875mm淬硬的鋼球壓頭，求得的硬度，用于硬度較低的材料(如退火鋼、鑄鐵等)。

? HRC：是采用150kgf載荷和金剛石圓錐壓頭壓入求得的硬度，用于硬度很高的材料(如淬火鋼等)。

3. 維氏硬度(HV)

以120kg以內(nèi)的載荷和頂角為136°的金剛石方形錐體壓頭壓入材料表面，用載荷值除以材料壓痕凹坑的表面積，即為維氏硬度HV值(kgf/mm2)。

實(shí)踐證明，金屬材料的各種硬度值之間，硬度值與強(qiáng)度值之間具有近似的相應(yīng)關(guān)系。因?yàn)橛捕戎凳怯善鹗妓苄宰冃慰沽屠^續(xù)塑性變形抗力決定的，材料的強(qiáng)度越高，塑性變形抗力越高，硬度值也就越高。但各種材料的換算關(guān)系并不一致。

二、硬度對照表：

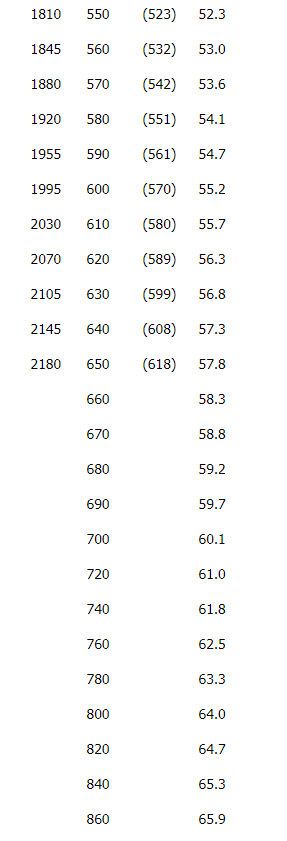

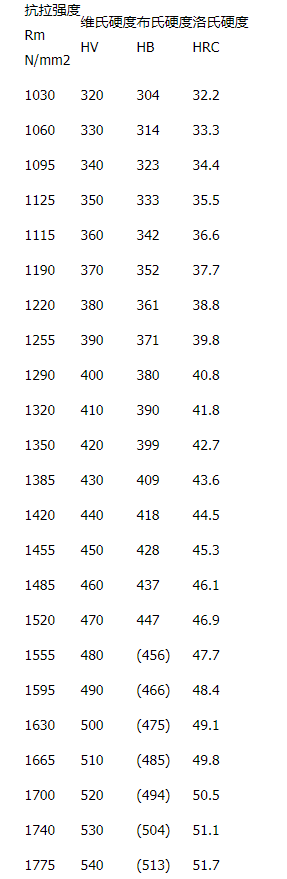

根據(jù)德國標(biāo)準(zhǔn)DIN50150,以下是常用范圍的鋼材抗拉強(qiáng)度與維氏硬度、布氏硬度、洛氏硬度的對照表。
